高压开关柜的分类

发布时间:2019/11/5

高压开关柜的分类:


按高压开关柜安装方式分:


一、按高压开关柜断路器安装方式分为移开式(手车式)和固定式:

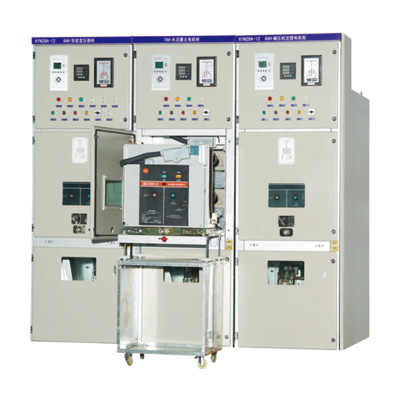

(1)移开式或手车式(用Y表示):表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的,由于手车柜有很好的互换性,因此可以大大提高供电的可靠性,常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等,如KYN28A-12。


(2) 固定式(用G表示):表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的,固定式开关柜较为简单经济,如XGN2-10、GG-1A等。

二、按高压开关柜安装地点分:


按安装地点分为户内和户外


(1)用于户内(用N表示);表示只能在户内安装使用, 如: KYN28A-12等开关柜;


(2)用于户外(用W表示) ;表示可以在户外安装使用,如: XLW等开关柜;


三、按高压开关柜柜体结构分:


按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜、金属封闭箱式开关柜和敞开式开关柜四大类:


(1) 金属封闭铠装式开关柜(用字母K来表示)主要组成部件(例如:断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如KYN28A-12型高压开关柜;

(2) 金属封闭间隔式开关柜(用字母J来表示)和铠装式金属封闭开关设备相似,其主要电器元件也分别装于单独的隔室内,但具有一个或多个符合一定防护等级的非金属隔板。如JYN2-12型高压开关柜;

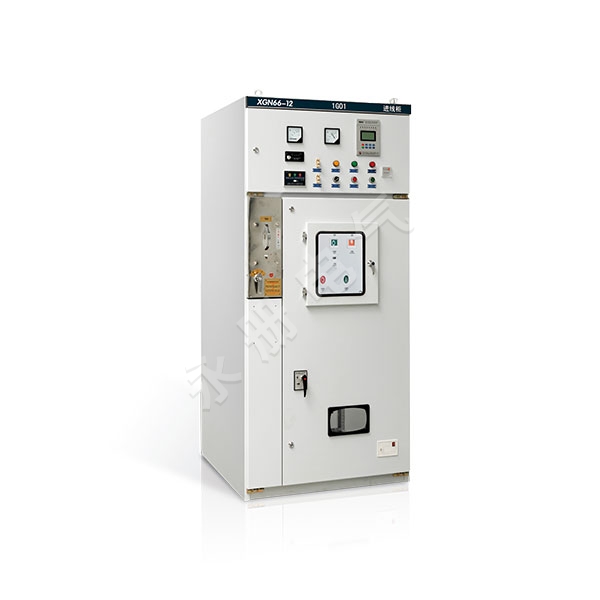

(3)金属封闭箱式开关柜(用字母X来表示)开关柜外壳为金属封闭式的开关设备。如XGN2-12型高压开关柜;

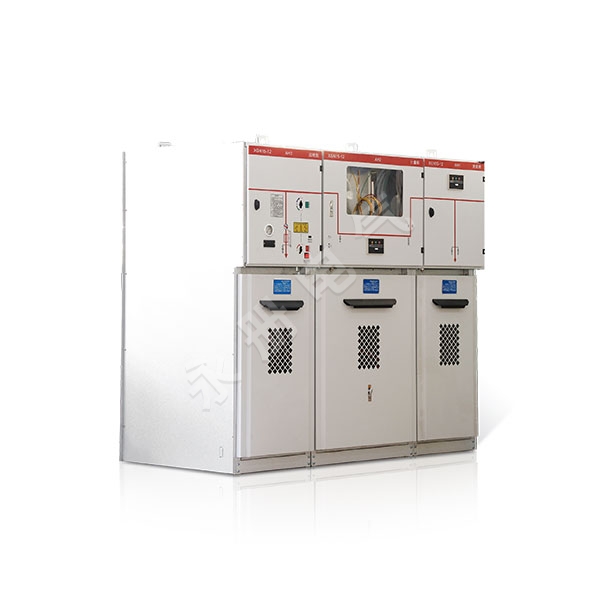

(4)敞开式开关柜,无保护等级要求,外壳有部分是敞开的开关设备。如GG-1A(F)型高压开关柜;


注:在安装运行过程中,要特别留意高压开关柜的“五防”:



1、高压配电柜内的真空断路器小车在试验位置合闸后,小车断路器无法进入工作位置。(防止带 负荷合闸);


2、高压配电柜内的接地刀在合位时,小车断路器无法进合闸。(防止带接地线合闸);


3、高压配电柜内的真空断路器在合闸工作时,盘柜后门用接地刀上的机械和柜门闭锁。(防止误入带电间隔) ;


4、高压配电柜内的真空断路器在工作时合闸,合接地刀无法投入。(防止带电挂接地线);


5、高压配电柜内的真空断路器在工作合闸运行时,无法退出小车断路器的工作位置。(防止带负 荷拉刀闸);
