高压真空断路器中的机械参数调整

发布时间:2018/10/26

  高压真空断路器有许多的机械参数,如合闸速度、分闸速度、触头行程、触头合闸弹跳时间、触头分闸反弹幅值等。这些机械参数都是为了保证高压真空断路器技术性能而设定的。

  我国高压真空断路器的机械寿命一般为10000~20000次,正在开展将机械寿命提高到30000~40000次的研究工作,电磁操动机构结构简单、性能可靠、调整维修方便、运行人员习惯使用和维修而被广泛使用。有些地方也有习惯使用电动弹簧操动机构的,操动机构在断路器机械结构中是最为复杂、精度要求最高的部分,多数制造厂生产条件是难以满足加工精度要求的。

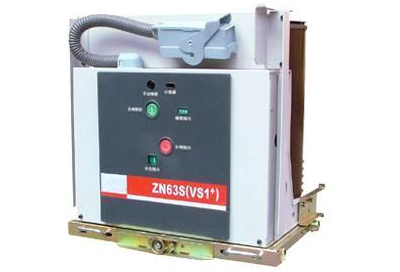

高压真空断路器

  为了保证高压真空断路器的可靠性,我国对其采取用分装式结构,即将操动机构与断路器主体二者分开,由生产条件比较好的工厂集中生产操动机构,然后再将机构的输出轴与断路器合而为一,所以机械参数的合理配置,直接关系到高压真空断路器的技术性能和机械寿命。理想的机械参数调整,对于提高断路器的机械性能是十分重要的。满足的缓冲特性应该是运动部件接触缓冲瞬间,缓冲器提供较小的反力,随着缓冲距离的增加,缓冲特性迅速变陡,最大可能地吸收分离能量,达到限制分闸反弹和分闸行程的目的。
