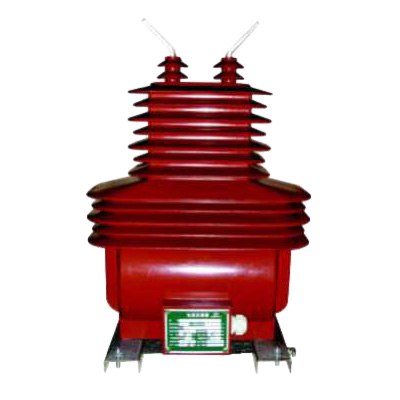

LZZBJ71-35型电流互感器

产品概述:本产品为支柱式结构.采用户外专用环氧树脂(进口瑞士Ciba CW5837)浇注成形,具有耐电弧、耐紫外线、耐老化、防污秽、寿命长等特点。产品具有高动、热稳定性,且技术性能优良、绝缘可靠,更适合我国电力事业快速发展的需要。

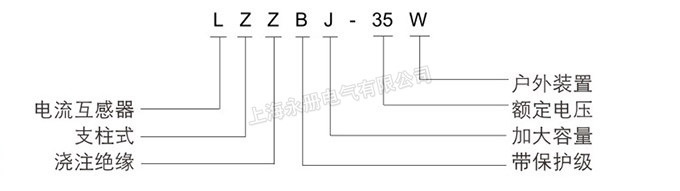

型号及含义

LZZBJ71-35型电流互感器的型号含义

概述

该型电流互感器为环氧浇注全封闭支柱式产品.系户外装量.适用于领定频率为50HZ、电压等级为35kV及以下的电力系统中作电能计量、电流测量和继电保护之用。本产品符合IEC44-1:1996

及GB1208-2006《电流互感器》标准。

结构简介

本产品为支柱式结构.采用户外专用环氧树脂(进口瑞士Ciba CW5837)浇注成形,具有耐电弧、耐紫外线、耐老化、防污秽、寿命长等特点。产品具有高动、热稳定性,且技术性能优良、绝缘可靠,更适合我国电力事业快速发展的需要。

产品分双二次绕组和三个二次绕组两种类型,可根据"要将计量、监测和继电保护主功能集于一体,又相互分开,互不干扰,使用更为方恒、安全。在二次捕子侧有两个出线孔,禁有收紧螺母,接好二次出线后,收紧螺母,起紧面作用。铭牌板下有防水胶垫,因而产品真正适用于户外。

使用环境条件

◆ 环镜温度:最高+40℃,最低-25"C;曰平均不能超过30℃;

◆ 海拔高度不超过1000m;

◆ 大气中无严重影响互感器绝缘的污秽及浸蚀和爆炸性介质;

◆ 污秽等级IV级。

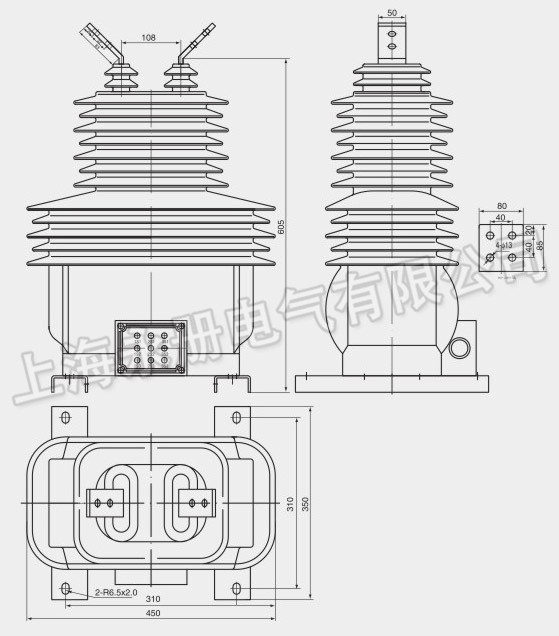

外形及安装尺寸图

LZZBJ71-35型电流互感器的外形尺寸
